제 1 장 총   칙

1-1 적용범위

본 시방서는 POLY URETHANE 패널(이하 패널)을 사용하는 크린룸의 패널시공 및 제작에 관한 제반사항에 적용하며 한국표준공업규격 관련 제품에 대한 규정을 본 시방서에 적용한다.

1-2 용어의 정의

가) “감리자”라 함은 건축주가 지정한 감리책임자로서 설계도서와 같이 시공되는가의 여부를 확인하고 지도하는 자를 말한다.
나) “감독관”이라 함은 도급공사 또는 직영공사에 있어 건축주가 지정한 감독 책임 기술자를 말한다.
다) “현장대리인”이라 함은 시공업자가 지정하는 책임 시공 기술자로서 현장의 공사관리
및 기술관리와 기타 공사업무를 시행하는 현장원을 말한다.

1-3 설계의 변경

현장의 사정으로 인한 설계변경이 필요할 때에는 감독관의 지시에 따르며 설계변경에 대한 구체적인 사항은 표준하도급 계약서의 규정에 따라 처리하여야 한다.

1-4 공사협의

표준하도급 계약서와 설계도서(도면, 시방서) 및 현장설명서 등이 서로 상이하여 문제점이 발생될 때에는 감리자, 감독관 및 현장 대리인이 서로 협의하여 시행하여야 한다.

1-5 공정표 및 시공도면

공기 내 공사완료를 위한 공정표 및 시공도면은 시공자가 공사 착공 전에 제출하여 감독관의 승인을 받은 후 시행한다.

제 2 장  패널의 재원 및 물성

2-1 적용범위 및 공사범위

본 시방서는 패널 제작에 관한 제반사항과 패널이 적용되는 크린룸의 패널시공에 대한 사항을 적용하며 공사범위는 패널공사에 대하여 사용자 또는 시공자 측에 정식 인계한 도면과 패널공사와 관련이 있는 기타사항이 표기된 계약내역서에 한하여 적용 시행한다.

2-2 패널의 재원

2-3 패널의 물성

가) 표면재(도장용융 아연도금강판)의 물성 (KSD 3520)

나) 도장의 종류

다) 내부단열재의 물성 (KSM 3809 기준)

2-4 패널의 제작

1. 2-2항의 표기된 재료를 SIZE에 맞게 가공하여 테두리는 BRIM을 사용하여 조립 후

 HOT PRESS로 이송, 우레탄 원액이 발포할 수 있는 예열시간을 갖은 뒤 고(저)압 발포기를 사용하여 경질폴리우레탄(MDI+PPG)원액을 발포하여 양생시간을 갖은 뒤 HOT PRESS에서 탈형하여 제작한다.

나) 모든 패널은 도면과 현장 조건에 맞도록 제작되어 설치되어야 한다.

2-5 조립 부자재(ALL AL 제품사용)

가) 표준조립 부자재의 종류 및 규격

나) 패널 표준 조립 부자재 외의 조립 부자재는 도면에 표기된 형상과 규격에 따라 가능한 패널 표면재와 동일한 재질과 색상으로 가공하여 사용한다.

제 3 장 패널의 조립 시공

3-1 패널 조립상의 유의사항

가) 패널조립은 크린룸 조립 전문 기능공을 투입하여 시행한다.

나) 패널조립에 이용되는 모든 자재는 취급에 주의하여 파손 또는 표면흠집이 생기지 않도록 주의한다.

다) AIR LEAK의 방지를 위한 코킹 작업은 미려하게 시공 되어져야 하며 패널 설치 후 내부청소를 철저히 한다.

라) 패널과 주자재와의 연결부분은 실리콘 실런트를 사용하여 미려하게 코킹 처리한다.

마) 베이스 및 기타 고정용 형강재의 절단은 앵글 캇타와 줄 등의 공구를 사용하여 절단각도를 정확하게 가공토록하고 재료의 접합 시공 시 접합면이 일정하도록 시공하여야 한다.

바) 패널 고정용 부자재와 패널의 고정에 이용되는 체결용 재료는 브라인드 리벳트를 사용하되 먼지 고임이 없도록 리벳이 노출되지 않도록 해야한다.

3-2 벽 패널의 조립

가) 베이스의 설치 전 바닥면이 평평한가의 여부를 확인하도록 하고 바닥 마감시공 시 평활도가 3M당 ±3mm 이내가 되도록 건축마감 시공업체에 의뢰하도록 하고 이를 사전 점검한다.

나) 바닥 베이스MOULD는 12R상치형 MOULD로 시공하며 각각의 코너부분이나 PARTITION 부분의 하부에는 다이케스팅 CORNER PONIT(내부:12R, 외부:50R)를 사용하여 시공한다.

다) 베이스는 도면 또는 크린룸 패널 표준상세도에 표시된 것과 같은 형태의 것을 사용하도록 하며 벽 패널의 조립은 베이스 설치 후 코너측부터 시행하여 패널조립에 무리가 가지 않도록 한다.

라) 벽패널 고정용 형강재와 패널의 고정은 적정 규격의 브라인드 리벳을 사용하되 리벳이 노출되지 않도록 해야 한다.

마) 벽체와 벽체 사이의 코너부분의 고정은 내부 ROUND BAR(30R) AL-MOULD를 사용한다.

바) 12R 상치형 BASE MOULD사용시 벽체패널의 하부는 BASE MOULD의 구조에 맞는 AL MOULD BRIM이? 패널에 매립이 되어야 한다.

3-3 천장 패널의 조립

가) 벽패널 조립 후 천장패널을 조립하여 다음의 요령으로 시공한다.
  ㄱ. 외벽패널과 천장패널의 연결부는 반턱맞춤 또는 연귀 맞춤으로 내,외부 모두 AL MOULD를 사용한다.
  L. 매립형 H-MOULD를 사용하여 MOULD가 노출되지 않도록 해야 한다.
  ㄷ. 천장패널의 설치 시 필요한 경우에는 점검구를 별도로 제작 설치한다.
ㄹ. 매립형 MOULD 사용 시 판넬에는 AL MOULD가 매립 되어야 한다.

나) 천장 패널의 보강
ㄱ. 천장패널이 길게 시공된 경우 천장의 처짐이 일어나지 않도록 적정 간격으로 표준상세도와 같이 보강을 해준다.
ㄴ. 천장패널의 고정은 반드시 매립형HANGER H-BAR를 사용하도록 하고 천장면의 수평유지를 위해 턴버클을 사용하고 천장 설치 후 이를 조절하도록 한다.(ㅗ MOULD. 사용은 안됨)
ㄷ. 천장 고정을 위한 턴버클의 설치는 DUCT, PIPE등 장애물이 있을 시는 H-BAR와의 연결을 응용하도록 하고 불가능할 시는 패널 보강재를 활용하여 설치하도록 한다.

3-4 코너부분의 마감

벽과 천장이 만나는 부분은 ROUND형 MOULD를 사용해야 하며 리벳이 노출되지 않도록 해야 한다.
그리고  두 벽이 만나는 부분은 외부ROUND BAR(50R) AL-MOULD를 사용하여 미려하게 마감한다.

3-5 고정창 시공

가) 고정창은 DOUBLE 강화유리를 이용하여 유리면과 판넬 면이 수평이 이루어져야 하며, FRAME에 의한 먼지고임이 없어야 한다.
나) 고정창의 유리는 DOUBLE 투명 5MM강화유리로 제작 되어야 한다.
다) 유리와 유리사이는 내부가 미려하게 보이도록 스테인레스필름으로 마감이 되어야 한다.

3-7 출입문의 시공

가) 크린룸과 관련된 특수한 출입문의 경우 도면에 표기된 바와 같은 별도 제작된 도어 후레임을 사용하여 시공한다.
나) 도어체크나 기타 부착물이 접하는 부분의 내부에는 철판보강재가 매립되어야 한다.
다) 도어의 설치 시 도어의 경첩 고정은 브라인드 리벳을 이용하도록 한다.
라) 창문은 고정 창과 같이 DOUBLE 강화유리로 제작되어 수평면이 이루어져야 한다.
마) 도아 FRAME은 이중 FRAME으로 판넬 면과 수평으로 이루어 져야 하며, 외부에 리벳 사용으로 인한 먼지고임이 있어서는 안된다.
바) 도아판넬 내부 충진물은 반드시 판넬과 동일한 PIR재질로 이루어져야 한다.

3-8 기타 전선관 매립

가) 각종 기기를 위한 스위치, 콘센트, 전화선을 위한 매립을 승인도면에 나타난 기준대로 사전에 PIPE 및 PULL BOX까지 매립되어야 한다.

제 4 장 자재관리

4-1 운 반

가) 자재의 손상을 방지하고 하차 시 지게차의 사용이 용이하도록 운반하는 자재의 하부에 운반용 파렛트를 사용한다.
나) 운반하는 자재는 견고하게 묶어서 운반 도중에 파손이나 전도되는 것을 방지한다.

4-2 하 차

자재를 하차하는 방법은 각 현장 조건에 맞추어 시행하되, 장비를 사용하여 하차하는 방법을 원칙으로 한다.

4-3 보 관

가) 현장에 반입되는 자재는 소요예정 근접위치에 적재하는 것을 원칙으로 한다.
나) 패널이 휘거나 변형되지 않도록 평탄한 곳을 택하여 3개소 이상 고임목을 설치한 자재를 적재한다.
다) 현장내 적재한 자재는 보호조치를 충분히 하여 외부충격 또는 이물질 오염 등의 손상이 가지 않도록 한다.

4-4 소운반

소운반 이라 함은 현장에 도착된 자재를 시공하기 위하여 현장내에서 이동하는 작업을 말하며, 현장여건에 따라서 적절한 방법을 사용하되 특히 자재에 손상이 가지 않도록 주의한다.

제 5 장 연관공사의 시공한계와 협의사항

패널공사의 시공한계는 원칙적으로 공사내역서 범위에 국한하며 특히 다음에 열거하는 공사부분은 감독원과 협의 후 시공한다.

5-1 건축공사 : 제외공사

기초공사, 일반건축공사, 바닥콘크리트공사 및 습식공사, 철골 및 잡철 공사.

5-2 전기설비공사 : 제외공사

옥내, 외 배관, 배선공사 및 기타 이에 관련된 공사

5-3 기계설비공사 : 제외공사

냉, 난방 위생 및 소화설비를 위한 일체의 공사

5-4 패널의 구멍 뚫기와 마무리 작업

배관, 배선, 기타 기기류 설치에 있어 패널에 구멍을 뚫어야 할 경우 감독관과 협의 후 작업을 진행하여야 한다.

5-5 중량물 설치공사

연관공사 시공 중 패널에 중량 물을 매달거나 취부하는 경우 반드시 사전에 감독관과 협의하며 설치에 관련된 중량한계에 대한 자문을 받아 시공하여야 한다.

1. 클린판넬공사

[ (주)한국후지알앤씨 동등 이상의 제품을 사용할 것 ]

1. 공사일반사항

1.1 적용범위

- 본 시방서는 AL HONEY COMB(ST’L COMB)패널(이하 패널)을 사용하는 클린룸의 패널시공 및 제작에 관한 제반사항에 적용하며 한국표준공업규격 관련 제품에 대한 규정을 본 시방서에 적용한다.

1.2 자재승인

- 모든 자재는 KS 제품 또는 (주)한국후지알앤씨 동등이상의 제품을 사용하며 KS 제품이 없는 경우 제품CATALOGUE 및 SAMPLE을 제출하여 감독관의 승인을 받아 시공한다.

1.3 공사범위

- 본 시방서의 공사범위는 내부 내벽판넬 및 내부 천정판넬이며 그에 수반되는 판넬도어 및 벽체FIX창을 포함한다.

1.4 친환경 건축자재 적용

(1) 실내오염물질인 TVOC(총휘발성유기화합물)와 HCHO(포름알데히드)농도가 우수등급 이상인 건축자재를 사용한다.

( TVOC : 0.10(mg/m2h) 미만, HCHO : 0.015이상-0.05(mg/m2h)미만 )

1.5 연관공사와의 간섭구간

(1) 건축공사 : 일반건축공사, 바닥콘크리트공사 및 습식공사, 철골 및 잡철 공사.

(2) 전기설비공사 : 옥내, 외 배관, 배선공사 및 기타 이에 관련된 공사

(3) 기계설비공사 : 냉, 난방 위생 및 소화설비를 위한 일체의 공사

2. 클린판넬 공통사양

2.1 PANEL 강판

- KS D 3512에 적합한 제품으로 0.6mm 이상의 냉간압연강판을 용융아연도금 또는 전기아연도금 강판으로 제작한다.

2.2 PANEL두께 및 충진재

- 두께는 50mm로 제작하고 내부는 AL HONEY COMB를 충진한다.(불연재)

2.3 표면도장에 의한 강판구분

- 폴리에스터코팅 칼라강판(Polyester Coated Steel Sheet)을 사용한다.

- 건축물 마감재료의 불연성능 및 화재확산 방지구조(국토교통부 고시 제2015-744호) 불연재료(KS F ISO 1182, KS F 2271)에 의거하여 불연성능을 만족하여야 한다.

2.4 PANEL내 전선관 매립

(1) 모든 방폭구간의 벽체내 전선관배관은 노출배관을 원칙으로 한다.

(2) 부득이한 경우 발주처의 승인을 얻어 전열, 전등에 필요한 전선관 및 PULL BOX를 판넬제작시 매립하도록 하며 폭1,000mm 판넬에 매립되는 전선관은 2개를 초과하지 않도록 한다.

(3) 매립되는 PULL BOX가 STANDARD 제품이 아닌 경우 해당공종에서 현장매립 하도록 한다.

2.5 PANEL제작

(1) 2.1~2.4에 표기된 재료를 SIZE에 맞게 가공하여 테두리는 AL-BRIM을 사용하여 조립 후?제작한다.

(2) 모든 PANEL의 STEEL SHEET는 보호필름을 부착하여 생산한다.

2.6 판넬 설치용 AL 부자재

(1) 판넬 설치에 필요한 모든 부자재는 실내측에서 리벳 및 피스가 보이지 않는 구조여야 한다.

(2) 노출되는 모든 AL 부자재는 PANEL과 동일한 색상으로 도장하여야 한다.

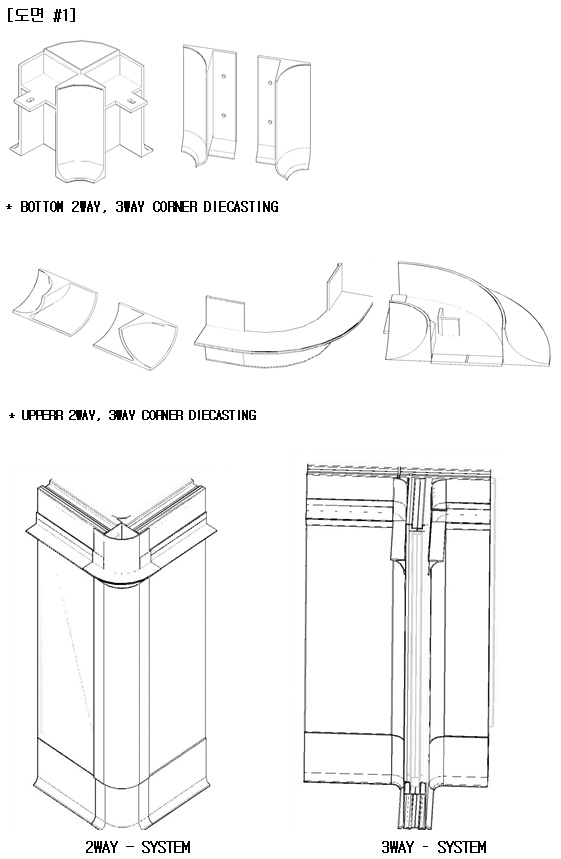

(3) AL부자재가 2WAY 또는 3WAY 방향으로 연결되는 부위는 알루미늄 다이캐스팅을 사용하여 마감하도록 한다. [도면참조 #1]

3. 클린판넬 창호사양

3.1 벽체 FIX창

(1) KS L 2012의 B등급(일반 건축용)에 적합한 5mm 강화유리를 사용한다.

(2) 유리 테두리면은 실크인쇄를 하며 유리와 유리사이 내부면은 STAINLESS WHEEL을 사용하여 미려하게 마감한다.

(3) 벽체 FIX창 두께는 판넬 두께와 같은 50mm 이며 먼지고임방지를 위하여 유리면이 판넬면에서 돌출되거나 들어가지 않도록 수평을 이루어야 한다.

(4) 벽체 FIX창은 프레임이 노출되지 않는 구조로 설치 시 리벳 또는 피스를 사용하지 않는다 [도면참조 #2]

3.2 출입문

(1) 크린룸에 설치되는 출입문의 경우 도면에 표기된 바와 같이 별도 제작된 도어 FRAME을 사용하여 시공한다.

(2) 도어체크나 기타 부착물이 접하는 부분의 내부에는 철판보강재가 매립되어야 한다.

(3) 도어설치시 AUTO HINGE는 ZL1001를 사용하여 고정하도록 한다.

(4) 창문은 고정창과 같이 DOUBLE 강화유리(3.2mm)로 제작되어 도어면과 수평면이 이루어져야 한다. (고정창의 모서리 부분은 R100 ROUND 강화유리를 사용한다)

(5) 도어FRAME은 판넬면에서 돌출되지 않는 구조로 먼지고임 방지를 위해 판넬면과 수평을 이루어야하며 리벳이나 피스 등이 노출되지 않도록 한다.

(6) 문짝두께는 40MM로 제작하며 내부충진물은 반드시 클린판넬과 동일한 AL HONEY COMB으로 충진한다.

(7) DOOR HANDLE는 LEVER TYPE으로 KOPAT KS-680SC를 사용하고 고정문에는 DUMMY TRIM를 설치한다.

(8) 도어FRAME은 필요시 쉽게 해체 및 교체가 가능한 구조여야 한다.

(9) 도어색상은 판넬색상과 동일한 색상으로 한다.

(10) 발주처에서 지정하는 색상이 있을 경우 도장하여 제작한다.

4. 제품품질

4.1 BASE MOULD(12R)

(1) BASE MOULD(12R)는 AL재질로 상부하중이 하부바닥면으로 안정적으로 전달될 수 있도록 상하부가 분리되지 않는 일체형 구조여야 한다.

(2) BASE MOULD는 상하부 일체구조로 PASS BOX 또는 옷장 등을 BASE위에 설치하여 주변의 클린판넬 벽체와 같은 구조를 이루도록 한다.

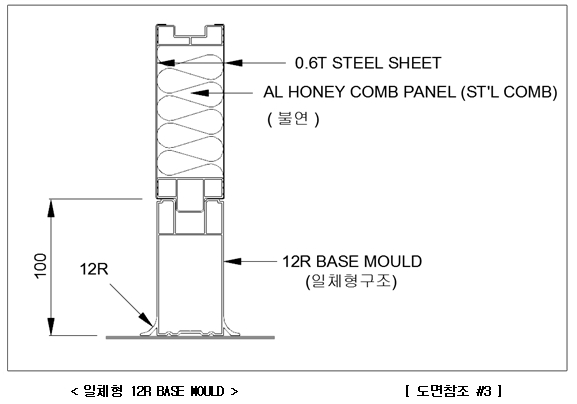

(3) BASE MOULD 수평유지 시 아연도 강판으로 고임을 하여 상부하중분담이 안정적으로 바닥면에 전달되도록 한다. [도면참조 #3]

4.2 벽체판넬

(1) 벽체판넬 테두리면은 모두 AL BRIM으로 제작한다.

(2) 판넬은 조립 및 해체가 쉬워야 한다.

(3) FIX창 설치시 유리면과 판넬면은 수평이 이루어져야 하며 필요시 이동설치가 가능하여야 한다.

(4) DOOR 설치시 DOOR FRAME과 판넬면은 수평이 이루어져야 하며 필요시 이동설치가 가능하여야 한다.

(5) 판넬 평활도는 2/1,000 이하여야 한다.

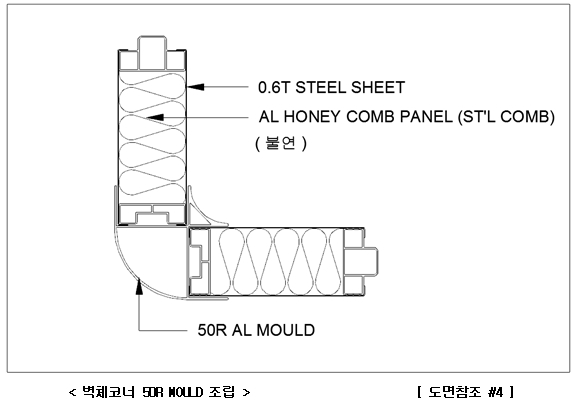

(6) 벽체코너면은 ROUND로 시공하도록 한다.[도면참조 #4]

4.3 천정판넬

(1) 천정판넬 테두리면은 모두 AL BRIM으로 제작한다.

(2) 천정판넬 상부에서 SLAB까지 높이가 4M이상인 구간은 CEILING STRUCTURE을 설치한다.

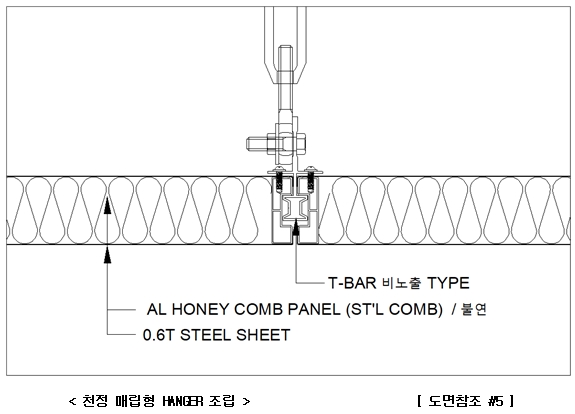

(3) T-BAR가 노출되지 않는 구조여야 하며 별도의 CATWALK 없이 천정판넬을 밟고 점검 및 보수가 가능하여야 한다.[도면참조 #5]

5. 공사협의 및 시공준비

5.1 시공도면작성

(1) 벽체판넬의 줄눈은 천정판넬의 줄눈과 일치함을 원칙으로 한다.

단, 제작폭이 1,000mm미만인 비규격 벽체판넬의 경우는 제외한다.

(2) 천정판넬의 길이는 ROOM의 크기 및 각종기구배치를 고려하여 나누며 천정판넬의 폭은 단일규격으로 변동치 않는다.

(3) 제출되는 도면은 벽체 및 천정평면도, 벽체판넬입면안내도, 벽체판넬입면도, 판넬상세도 이며 필요한 경우 타공정 접합부위 상세도를 첨부한다.

5.2 공사협의

(1) 천정판넬의 MAIN HANGER LINE과 덕트 및 전기TRAY 위치가 동일한 평면상에

위치하지 않도록 한다.

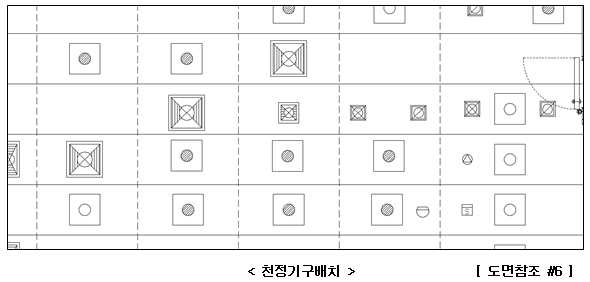

(2) 천정내 설치되는 각종기구(등기구,헤파,디퓨져등) 배치시 판넬BRIM이 절단되어 판넬의 휨강성이 저하되는 일이 없도록 주의한다. [도면참조 #6]

(3) 판넬이 설치되는 범위내 바닥은 건축공사 시 최대한 평활하게 시공되어야하며 바닥마감의 높낮이 편차가 큰 경우 건축공사에서 바닥마감공사를 수정 후 판넬설치를 하여야 한다.

6. 클린판넬시공

6.1 시공준비

(1) 건축바닥마감공사 완료 후 판넬이 설치되는 범위의 바닥LEVEL을 측정하여 바닥면의 높낮이 편차를 확인하고 감독관의 승인을 득한다.

(2) 판넬반입동선 및 이동동선, 반입자재의 적재장소를 협의한다.

6.2 판넬시공 공통사항

(1) 생산자의 표준설치방법에 따라서 모든 판넬은 견고히 조립되어야 하며 수평, 수직이 유지되도록 설치한다.

(2) 판넬조립은 크린룸조립 전문기능공을 투입하여 시행한다.

(3) 판넬조립에 이용되는 모든 자재는 취급에 주의하며 파손 또는 표면흠집이 생기지 않도록 주의한다.

(4) AIR LEAK의 방지를 위한 코킹작업은 밀실하고 외관상 미려하도록 시공한다.

(5) BASE MOULD 및 기타 고정용 형강재의 절단은 고속절단기와 줄등의 적정한 공구를 사용하여 절단각도를 정확하게 가공토록하고 재료의 접합 시공시 접합면이 일정하도록 시공하여야 한다.

(6) 판넬설치에 필요한 모든 피스 및 리벳은 실내측에 노출되지 않도록 한다.

6.3 벽체판넬시공

(1) BASE MOULD 설치 전 바닥면의 편차를 확인하도록 하고 바닥 평활도가 3M당 ± 3mm를 초과할 경우 건축공사측에 통보하고 바닥면 수정이 완료된 것을 확인 후 시공하도록 한다.

(2) 바닥 베이스MOULD는 12R상치형 MOULD로 시공하며 각각의 코너부분과 PARTITION 연결되는 하부에는 다이캐스팅 부재를 사용하도록 한다.

(3) 베이스는 도면 또는 크린룸판넬 표준상세도에 표시된 것과 같은 형태의 것을 사용하도록 하며 벽체판넬의 조립은 베이스 설치 후 코너측 부터 시행하여 판넬조립에 무리가 가지 않도록 한다.

6.4 천정판넬시공

(1) 외측판넬과 천정판넬의 연결부는 반턱맞춤 또는 연귀맞춤으로 내,외부 모두 ROUND형 AL-MOULD를 사용한다.

? (2) 매립형 HANGER MOULD를 사용하여 MOULD가 실내측에서 노출되지 않도록 해야한다.

(3) 천정판넬의 길이가 3M를 초과하는 경우 천정의 처짐이 발생하지 않도록 HANGER MOULD를 보강하거나 HIDDEN INSERT를 삽입하여 달대볼트를 보강하도록 한다.

? (4) 천정면의 수평유지를 위해 턴버클을 사용하고 천정설치 후 이를 조절하도록 한다.

?

6.5 고정창시공

(1) 고정창은 DOUBLE 구조로 유리면과 판넬면의 수평이 이루어져야하며, FRAME에 의한 먼지고임이 없도록 FRAME이 노출되지 않는 구조여야 한다.

(2) 고정창의 유리는 DOUBLE 5.2MM 투명 망입유리로 제작 되어야 한다.

(3) 벽체 고정창의 유리와 유리사이는 내부가 미려하게 보이도록 스테인레스 필름으로 마감이 되어야 한다.

(3) 도어 고정창의 유리와 유리사이는 판넬색상과 동일한 색상으로 도장마감이 되어야 한다.

7. 제품손상방지

7.1 자재반입

(1) 반입된 자재는 설치전 육안검사를 통해 손상여부를 확인하며 손상된 판넬은 설치일정에 차질이 없도록 빠른 시일 내에 재생산 및 반입하도록 한다.

(2) 반입된 자재는 타공종과 되도록 겹치지 않는 장소에 적재하여 타공종에 의한 파손을 방지하도록 한다.

(3) 운반하는 자재는 견고하게 묶어서 운반 도중에 파손이나 전도되는 것을 방지한다.

(4) 현장에 반입된 자재는 소요예정 근접위치에 적재하는 것을 원칙으로 하여 빈번한 자재이동으로 인한 스크래치 등이 생기지 않도록 미연에 예방한다.

(5) 패널이 휘거나 변형되지 않도록 평탄한 곳을 택하여 3개소 이상 고임목 설치 후 자재를 적재한다.

(6) 현장내 적재한 자재는 보호조치를 충분히 하여 외부충격 또는 이물질오염 등의 손상이?가지 않도록 한다.

7.2 판넬시공

(1) 시공을 위한 판넬분류 작업시 판넬면을 청소 후 그 위에 판넬을 적재하도록 한다.

(2) 판넬 설치 후 주요 이동 동선을 파악하여 PVC보양지로 벽체판넬을 보양토록하며 모든 작업자가 인지할 수 있도록 판넬면에 주의 안내지를 부착하도록 한다.

7.3 각종기구설치공사

(1) 연관공사 시공 중 벽체 및 천정판넬을 취부하는 경우 반드시 감독관과 사전협의를 하도록 한다.

(2) 판넬에 중량물을 매달 경우 반드시 감독관과 사전협의를 하도록 하며 설치에 관련된 중량한계에 대한 자문을 받아 시공하도록 한다.
